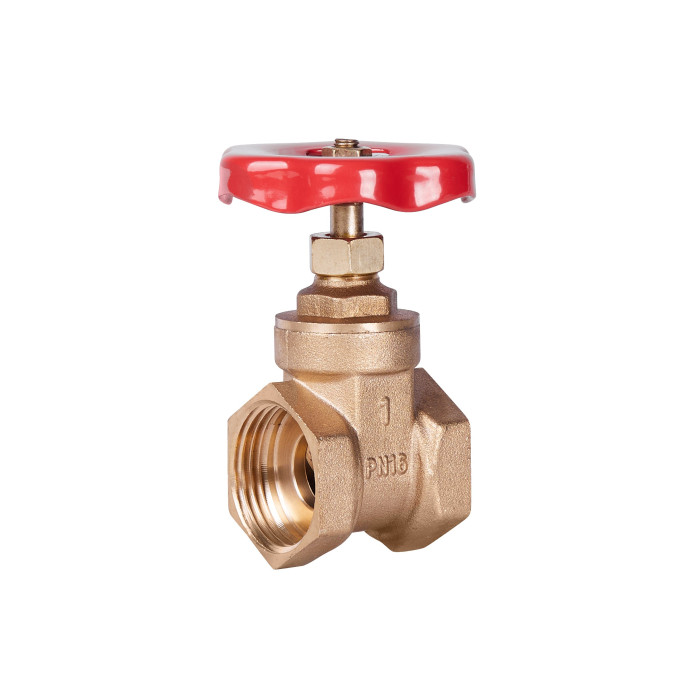

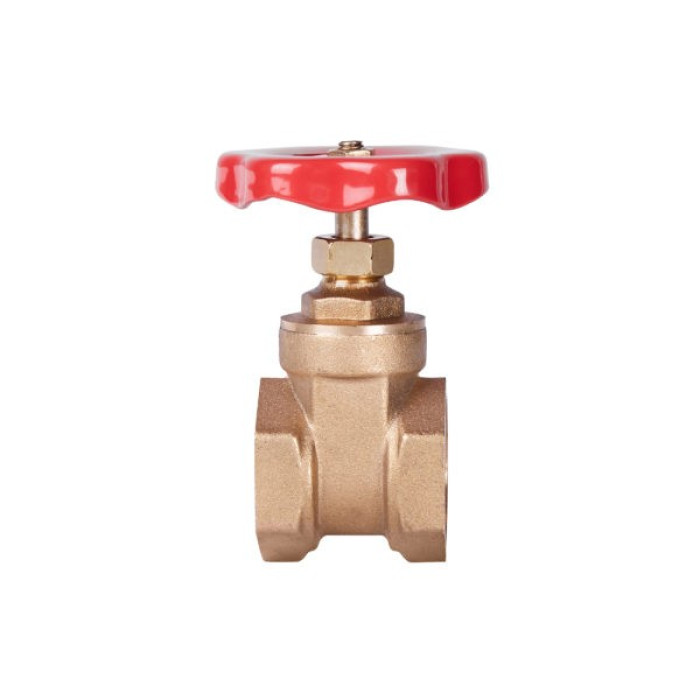

Задвижка ВВ 1"

Задвижка — это запорная арматура, предназначенная для полного перекрытия или открытия потока жидкости или газа в трубопроводных системах. Она не предназначена для регулирования расхода, а выполняет исключительно функцию «вкл./выкл.» (on/off). Задвижки незаменимы в системах, где важно обеспечить свободный поток без потери давления.

Основное назначение задвижек

• Перекрытие потока в трубопроводах большого диаметра

• Использование в системах с высоким давлением и температурой

• Возможность двустороннего потока

• Минимальное гидравлическое сопротивление в открытом положении

Конструкция задвижки

Типичная задвижка состоит из:

• Корпуса (чугун, сталь, нержавеющая сталь)

• Затвора (клина) — подвижный элемент, перекрывающий проход

• Шпинделя (штока) — механизм передачи усилия от маховика или привода к затвору

• Уплотнителей — для герметичности при закрытии

• Привода — ручного, электрического или пневматического

Виды задвижек по конструкции затвора

1. Клиновые задвижки

   • С жестким клином — для стабильного перекрытия

   • С обрезиненным клином — для водопроводов и канализации, с герметичным закрытием

2. Параллельные задвижки — с двумя дисками, работающими параллельно

3. Шиберные задвижки — с тонким ножом, прорезающим твердые включения. Популярны в пищевой, целлюлозной и канализационной промышленности

Виды задвижек по типу управления

• Ручные — с маховиком

• С редуктором — для облегчения вращения при больших диаметрах

• С электроприводом — для автоматизации

• С пневмоприводом — для высокой скорости работы

Типы присоединения

• Фланцевое — для больших диаметров, универсальное и надежное

• Муфтовое — для небольших труб

• Межфланцевое — компактное решение для ограниченного пространства

• Под приварку — для систем с высоким давлением и температурой

Материалы корпуса

• Чугун — для воды и неагрессивных сред

• Сталь — для пара, газа, нефти

• Нержавеющая сталь — для пищевой, химической и агрессивной среды

• Латунь — для бытового водоснабжения

Области применения

• Водоснабжение и водоотведение

• Отопление

• Нефтегазовая промышленность

• Химическая и энергетическая отрасли

• Металлургия

• Промышленное производство

Преимущества задвижек

• Простота конструкции

• Надежность и долговечность

• Низкое гидравлическое сопротивление

• Возможность применения на больших диаметрах

Заключение

Задвижки — это важнейший элемент любой трубопроводной системы. Они обеспечивают надежное перекрытие потока, длительный срок службы и широкие возможности применения в различных отраслях. Выбор типа задвижки зависит от условий эксплуатации, среды, давления и температуры, а правильный выбор — залог бесперебойной работы системы.
