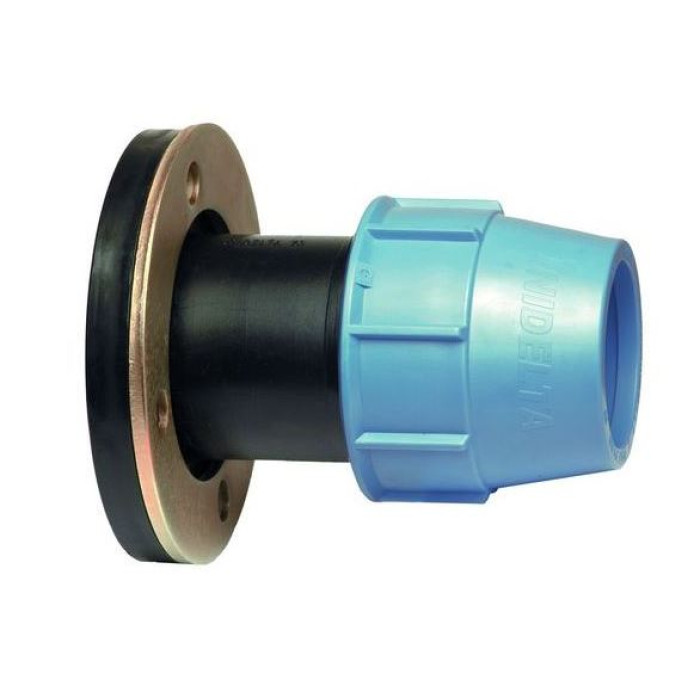

Муфта фланцецtdf 90x3 Unidelta

Фланцева компресійна муфта Unidelta 90×3″ призначена для з’єднання поліетиленової труби діаметром 90 мм із фланцевою запірною арматурою, металевими трубами, насосним обладнанням або іншими елементами трубопровідної системи. Виріб дозволяє створити надійне, герметичне та розбірне з’єднання без застосування зварювального обладнання.

Муфта використовується у системах питного та технічного водопостачання, зрошення, іригації, промислових трубопроводах і напірних магістралях. Компресійна частина забезпечує щільну фіксацію ПЕ труби, а фланцеве підключення дозволяє зручно приєднувати засувки, дискові затвори, гідранти та іншу арматуру.

Корпус і затискна гайка виготовлені з міцного поліпропілену, стійкого до механічних навантажень, ультрафіолету та корозії. Обтискне кільце надійно утримує трубу, запобігаючи її вириванню під час роботи системи, а ущільнювальне кільце забезпечує герметичність з’єднання.

Переваги муфти Unidelta 90×3″:

• підходить для ПЕ труби діаметром 90 мм;
• фланцеве підключення 3″ / DN80;
• монтаж без зварювання;
• герметичне та надійне з’єднання;
• можливість розбирання та повторного використання;
• стійкість до корозії та ультрафіолету;
• підходить для питної та технічної води;
• сумісність із фланцевою арматурою PN10 і PN16;
• зручне рішення для монтажу в колодязях, магістралях і системах зрошення.

Основні характеристики:

• Виробник: Unidelta
• Тип: фланцева компресійна муфта / фланцевий адаптер
• Призначення: для ПЕ труб
• Діаметр труби: 90 мм
• Діаметр фланцевого підключення: 3″
• Умовний прохід: DN80
• Робочий тиск: до 16 бар
• Сумісність: PN10 / PN16
• Матеріал корпусу: поліпропілен PP-B
• Матеріал затискного кільця: поліацеталь POM
• Матеріал ущільнення: NBR
• Температура робочого середовища: до +20 °C, короткочасно до +40 °C
• Тип з’єднання: компресійне / фланцеве
• Країна бренду: Італія

Сфера застосування:

• системи питного водопостачання;
• технічне водопостачання;
• магістральні та розподільні трубопроводи;
• системи зрошення та іригації;
• підключення насосного обладнання;
• монтаж запірної арматури;
• підключення засувок, гідрантів і дискових затворів;
• промислові трубопровідні системи.

Рекомендації з монтажу:

1. Рівно обріжте край поліетиленової труби під прямим кутом.
2. Зніміть фаску з торця труби, щоб не пошкодити ущільнювальне кільце.
3. Вставте трубу в корпус муфти до упору.
4. Затягніть компресійну гайку спеціальним ключем.
5. Для фланцевого з’єднання використовуйте відповідну міжфланцеву прокладку.
6. Болти фланця затягуйте рівномірно, хрест-навхрест.

Фланцева компресійна муфта Unidelta 90×3″ — надійне рішення для швидкого переходу з поліетиленової труби на фланцеву арматуру без зварювання, з високою герметичністю та можливістю повторного монтажу.
