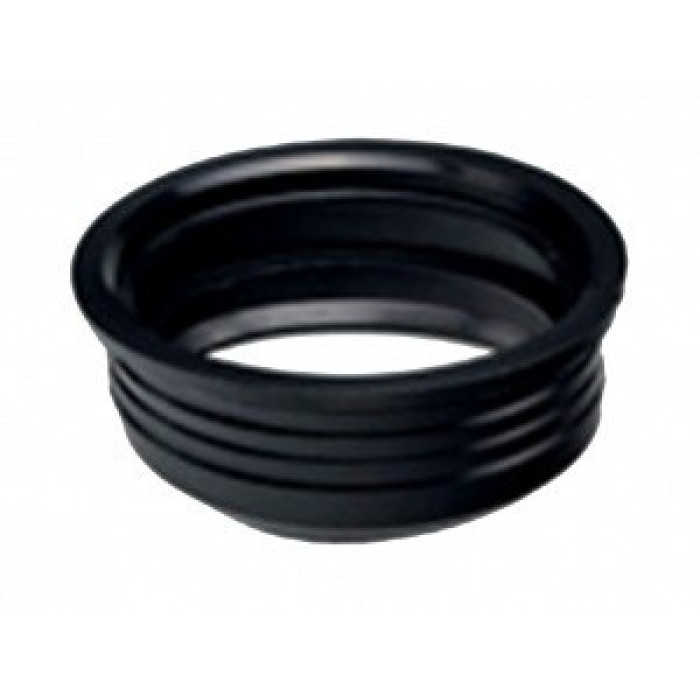

Манжет для переходу на труби чавунні ПВХ 160 для зовнішньої каналізації Magnaplast

Фітинги для зовнішньої каналізації: види, призначення і рекомендації щодо застосування

Фітинги для зовнішньої каналізації — це з'єднувальні та допоміжні елементи, призначені для формування, розгалуження та обслуговування системи каналізаційних труб. Без них неможливо побудувати повноцінну та надійну мережу відведення стічних вод за межами будівлі. Фітинги забезпечують герметичність з'єднань, необхідний нахил, зміну напрямку потоку та можливість подальшого обслуговування системи.

Навіщо потрібні фітинги?

Каналізаційна система, особливо зовнішня, рідко буває прямолінійною. У процесі її прокладання виникають ділянки поворотів, розгалужень, переходів на інший діаметр, підключення до колодців та колектору. Саме для цих цілей і використовуються фітинги. Вони дозволяють:

Основні види фітингів для зовнішньої каналізації

1. Відвіди

• Використовуються для зміни напрямку трубопроводу (наприклад, на 15°, 30°, 45°, 67°, 90°);

• Випускаються під стандартні діаметри: 110, 160, 200, 250, 315 мм та більше;

• Можуть бути з одним або двома раструбами.

2. Тройники

• Служать для розгалуження потоку;

• Кути відгалужень: найчастіше 45° або 87°;

• Доступні як рівнопрохідні (однаковий діаметр всіх виходів), так і редукціонні (з переходом на менший діаметр).

3. Хрестовини

• Дозволяють з'єднати чотири труби в одній точці;

• Використовуються в більш складних конфігураціях та багатотрубних розводках;

• Вимагають особливої аккуратності при монтажі, щоб уникнути залиття.

4. Муфти

• Застосовуються для з'єднання гладких кінців труб;

• Бувають прості та ремонтні (з рухомим раструбом);

• Забезпечують герметичне з'єднання завдяки гумовим ущільнювачам.

5. Редукції (переходи)

• Дозволяють з'єднувати труби з різним діаметром;

• Використовуються при зміні траси, підключенні до старої системи або різному типі труб.

6. Ревізії

• Забезпечують доступ для прочищення та інспекції трубопроводу;

• Обладнані знімною герметичною кришкою;

• Рекомендується встановлювати на довгих прямих ділянках та перед поворотами.

7. Заглушки

• Закривають не використовувані виходи;

• Обов'язкові при етапному будівництві або тимчасовій консервації ділянки мережі.

8. Зворотні клапани та компенсатори

• Клапани запобігають поверненню стічних вод;

• Компенсатори застосовуються для поглинання температурних розширень труб.

Матеріали виготовлення

Фітинги для зовнішньої каналізації повинні мати високу міцність, стійкість до хімічних та біологічних впливів, а також витримувати навантаження від ґрунту та транспорту.

Найбільш поширені матеріали:

• ПВХ (полівінілхлорид) — легкий, міцний, хімічно стійкий матеріал, найпопулярніший для побутової каналізації;

• ПП (поліпропілен) — використовується при необхідності витримувати більш високі температури стічних вод;

• ПНД (поліетилен низького тиску) — застосовується для гофрованих двошарових систем, добре працює в складних ґрунтах;

• АБС-пластик — має високу ударну міцність, але використовується рідше.

Стандарти діаметрів

Фітинги виготовляються під ті ж стандартні діаметри, що й труби зовнішньої каналізації:

• 110 мм — для приватних будинків та невеликих об'єктів;

• 160 мм — для групових та вуличних мереж;

• 200, 250, 315 мм — для промислових та муніципальних об'єктів;

• 400 мм та більше — для магістральних колекторів.

Способи з'єднання

• Раструбні — з ущільнювальним гумовим кільцем, забезпечують легку та надійну збірку без клею або зварювання;

• Муфтові та надвижні — застосовуються для ремонту або важкодоступних ділянок;

• Зварні — використовуються при монтажі поліетиленових та поліпропіленових труб в промислових та напірних системах.
