Как установить бойлер: подробная инструкция

Установить бойлер можно и собственноручно, если иметь соответствующие навыки, инструкции и инструменты. Для этого не обязательно вызывать мастера. Советуем обратить внимание на коплектующие приобретенного вами бойлера: крепежные элементы, дюбеля, иногда даже на наличие шнура и вилки для подключения бойлера к электросети. Как это ни кажется странным, но до сих пор многие даже известные производители бойлеров поставляют свою продукцию без шнура питания и крепежных элементов.

Сам процесс монтажа можно условно разделить на несколько этапов, о которых расскажем далее.

1-й этап: Приготовьте инструменты и материалы

Для установки бойлера вам понадобятся следующие инструменты:

• молоток;
• уровень, карандаш, рулетка, метр;
• дрель (перфоратор);
• для дрели - сверло по бетону (кирпичу, плитке);
• гаечный ключ;
• плоскогубцы;
• герметик или лента для труб;
• трубка для возможного отвода воды из клапана;
• шланги гибкие для воды (2 шт.) - ½ дюйма;
• тройник (3 шт.) - ½ дюйма;
• шаровой кран аналогичного диаметра (3 шт.);
• электрический шнур (1,5 или 2,5 мм²) и вилка;
• монтажные крючки, анкерные болты или дюбели;
• дифавтомат 16 А (если нет в комплекте);
• редуктор давления ½ дюйма.

Имея все эти инструменты и комплектующие, можно смело утверждать, что значительная часть дела уже сделана. Дальше - главное - установка бойлера.

2-й этап: Выберите место установки

Выбор места для установки в первую очередь зависит от того, где находятся в вашем доме водные коммуникации. Бойлер устанавливают в месте максимально приближенном к стояку или смесителю, чтобы было удобно подключить его к водопроводу и минимизировать теплозатраты при транспортировке горячей воды по водопроводной системе.

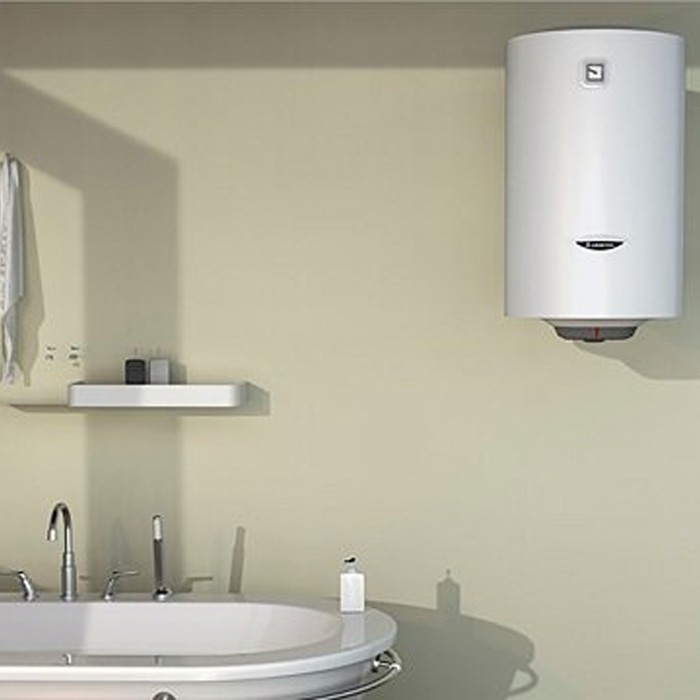

Устанавливается бойлер в так называемых «традиционных» локациях вашего дома, если, конечно, вашей задумкой или дизайном не предусмотрено, что бойлер должен находиться на балконе или в одежном шкафу. Если обобщить, то, к примеру, в квартире есть всего четыре локации, где целесообразно устанавливать бойлер:

1. Кухня.
2. Ванная комната
3. Туалет.
4. Коридор.

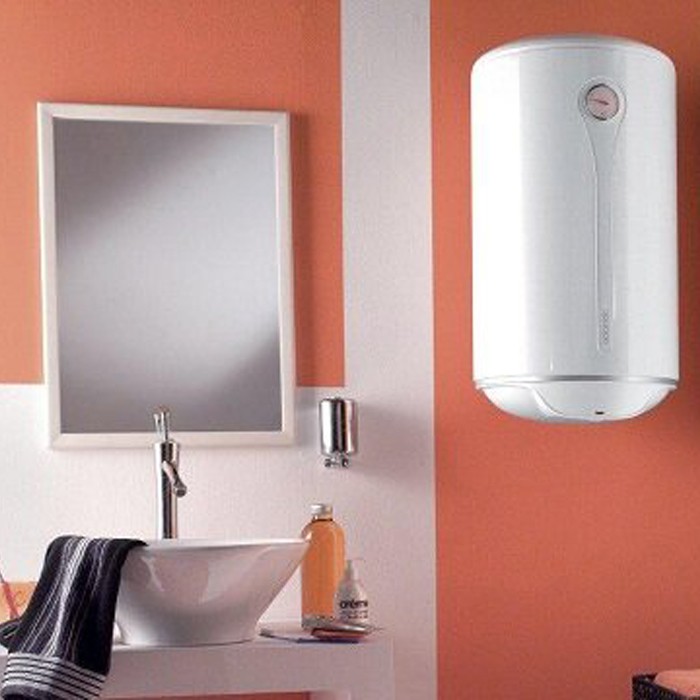

Для каждого типа помещения подойдет своя модель водонагревателя. Например, в ванной комнате можно установить даже круглый бойлер, в кухне - как над, так и под мойкой (только для малых моделей), в коридоре - слимы, квадратные вертикальные, туалет - тоже слимы.

3-й этап: Закрепите водонагреватель

Перед началом установки бойлера на стену выполняют подробную разметку «территории». С помощью уровня и рулетки измеряют расстояние между креплениями бойлера к стене (не менее 2 см) и между креплениями и потолком (не менее 8 см). Учитывайте также, что снизу бойлера должно быть больше места, ведь именно туда будут устанавливаться трубы водоотведения. Большинство моделей бойлеров имеют монтажную инструкцию, которая поможет учесть все нюансы и сделать правильные просчеты.

Если же случилось, что такой инструкции нет, то просто замеряем расстояние между крепежными отверстиями на крепежной планке бойлера и переносим их на стену. Такой перенос делаем исключительно с помощью строительного уровня, ведь, если это сделать наугад, то бойлер будет висеть криво.

Просверливаем дырки в стенах. Если есть кафель, то начинаем это делать специальным сверлом, пройдя, меняем его на сверло по кирпичу или бетону. Вставляем дюбеля и вкручиваем крепления.

Подвешиваем бойлер и обязательно еще раз проверяем выставлен ли он по уровню, ведь от того, насколько ровно будет висеть бойлер, зависит эффективность его дальнейшей эксплуатации. От перекоса могут образовываться воздушные подушки внутри накопительного бака, что приведет в будущем к сгоранию ТЭНа.

И напоследок: если модель бойлера вертикальная, устанавливаем его только вертикально, а если горизонтальная - горизонтально. Это очевидные вещи, но потребители часто ими пренебрегают, что приводит к быстрой поломке оборудования.

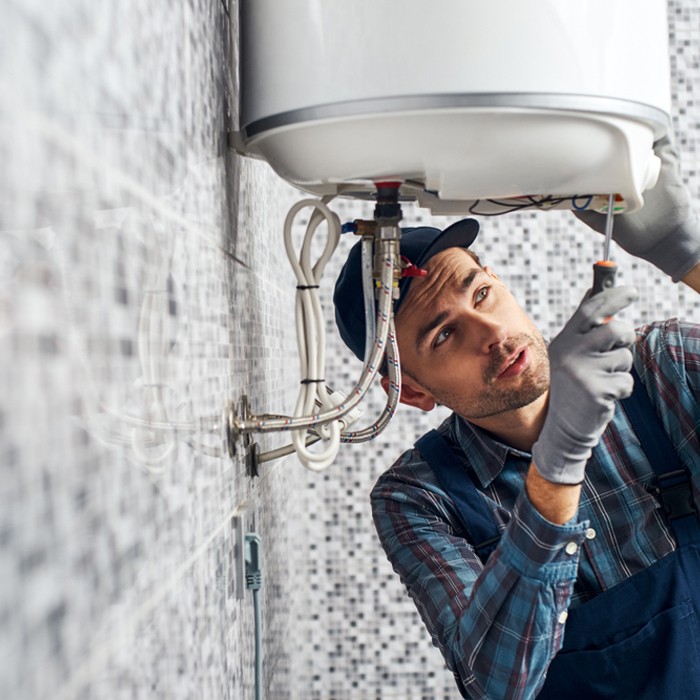

4-й этап: Подключитесь к водопроводу

Для подключения бойлера к водопроводу используют как стандартные шланги из нержавейки, так и полипропиленовые, алюминиевые или металлопластиковые трубы. Алюминиевые подходят только для так называемого жесткого подключения, которое не слишком удобное, ведь требует резки труб. Гибкое - более простое и практичное.

Как установить редуктор давления для бойлера

Для чего нужен редуктор давления для бойлера? Все просто. Бойлер рассчитан на максимальное давление воды 4 Бара, а в наших водопроводных системах часто бывают значительные перепады давления - до 15 Бар, что негативно сказывается на бойлере. Он может просто лопнуть от чрезвычайно большого давления воды. Чтобы этого избежать и устанавливают редуктор давления.

Существует несколько вариантов установки редуктора давления для бойлера:

При входе в бойлер. Схематически это выглядит так: патрубок холодной воды - тройник - предохранительный клапан (до нижнего отвода тройника) - шаровой кран (на боковой выход тройника) - редуктор - шланг.

На стояк - после счетчика воды.

На трубу холодного водоснабжения: патрубок холодной воды - тройник - предохранительный клапан (к нижнему отводу тройника) - шаровой кран (на боковой выход тройника) - шланг - редуктор.

Осталось подключить бойлер к водопроводу.

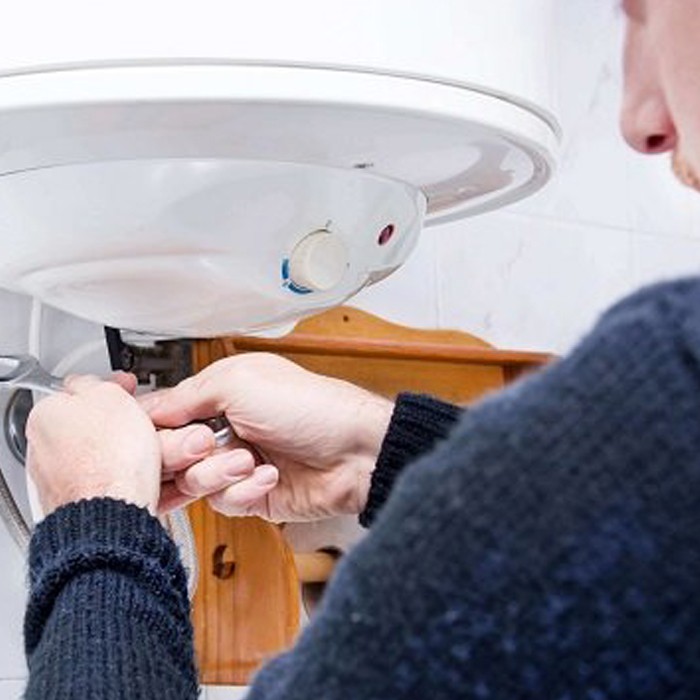

Подключение бойлера к стояку

Подключаем бойлер к стояку: на синий патрубок накручивается тройник, на его нижнюю часть - предохранитель, на боковую - кран для слива воды. На тройник устанавливается шаровой кран для подачи воды к накопительному бачку бойлера. Обязательно соединяем кран стояка и выход бойлера.

Далее накручиваем кран на патрубок горячей воды, а на аналогичный стояк - тройник. Соединяем их между собой с помощью шланга. Не забывайте для герметизации соединений использовать ФУМ-ленту.

Подключение бойлера к смесителю

Подключение бойлера к смесителю - альтернативный способ, если подключиться напрямую к стояку не удается. Тот же тройник устанавливаем на штуцеры горячей и холодной воды и подсоединяем к нему смеситель и бойлер.

5-й этап: Подключитесь к электросети

Как говорили выше, у многих бойлеров нет в комплекте шнура и вилки для подключения к электросети, поэтому первое, что нужно будет сделать в таком случае - подключить их к бойлеру.

Важная деталь: если ваш шнур не слишком длинный и его просто не хватает по длине, ни в коем случае не подсоединяйте к нему никакие куски с помощью изоленты. Это приведет в будущем к перегреву провода. Если так случилось, что провод коротковат, придётся его отсоединить и поискать более длинный. Это единственный верный вариант.

Если отсутствует и кабель, то подсоединяем его габаритами 1,5-2,5 мм² от счетчика к бойлеру через автомат.

6-й этап: Сделайте пробный запуск

Пробный запуск бойлера начинаем с того, что заполняем его водой, иначе, если его включить на сухую, может сгореть ТЭН. Чтобы наполнить накопительный бак водой, необходимо перекрыть вентиль горячей воды на стояке и открыть краны на выходе бойлера, которые мы установили. Включив подачу горячей воды на смесители, подождите несколько минут, чтобы вместе с водой вышли остатки воздуха из бачка и струя воды выровнялась. Проверяем все соединения на предмет герметичности, если протечек нет, включаем вилку бойлера в розетку. Бойлер полностью готов к использованию.
