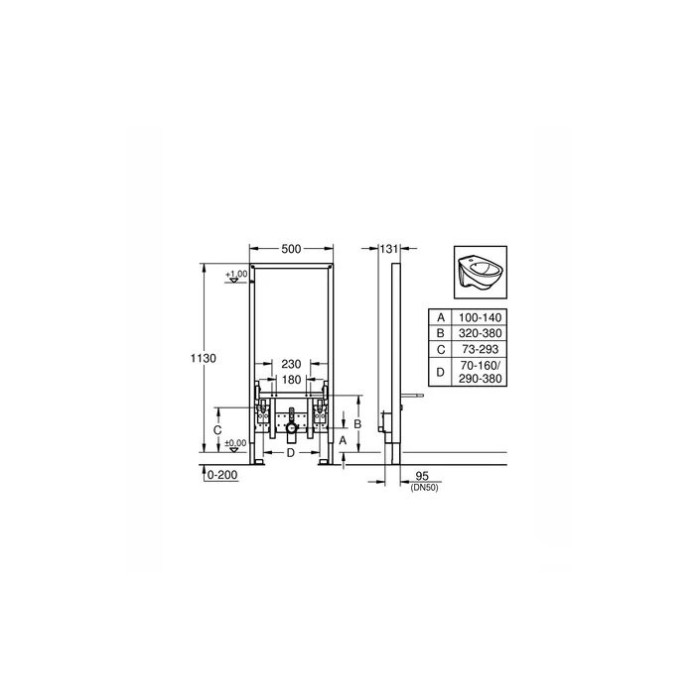

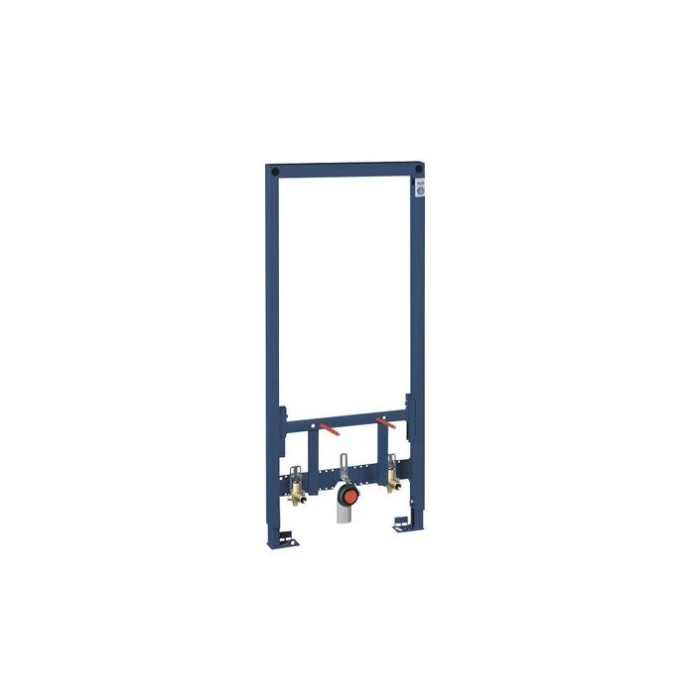

Инсталляция для биде без принадлежностей для монтажа перед стеной GROHE Rapid SL 38553001

Седловой отвод полиэтиленовый: надёжное и удобное решение для ответвлений

Седловой отвод (или седелка) из полиэтилена — это специальный фитинг, который устанавливается непосредственно на магистральную трубу из ПЭ и позволяет создать боковое ответвление без необходимости разрезать или демонтировать участок действующего трубопровода. Такой способ подключения упрощает монтаж и снижает затраты на оборудование и материалы. Седловые отводы широко применяются в системах водоснабжения, газоснабжения, а также в сельском хозяйстве (при организации поливочных и мелиоративных сетей) и промышленности.

Что такое седловой отвод

Седловой отвод представляет собой конструкцию, которая «садится» (отсюда и название «седловой») на трубу, образуя дополнительное ответвление. Чаще всего он изготовлен из того же материала, что и основной трубопровод, — полиэтилена ПЭ 80 или ПЭ 100. Это гарантирует совместимость по физико‐химическим свойствам и равномерное распределение нагрузок.

Основные элементы седлового отвода:

1. Корпус (седло)
   Повторяет контур наружной поверхности трубы и плотно прилегает к ней для обеспечения герметичности.

2. Отвод
   Верхняя или боковая часть фитинга, к которой подсоединяется ответвление нужного диаметра (часто с резьбой или муфтой).

3. Крепёжные элементы
   В механических моделях — это стягивающие болты или хомут, которые фиксируют отвод на магистральной трубе; в электросварных (электрофузионных) — нагревательная спираль, расплавляющая полиэтилен в зоне контакта и формирующая монолитное соединение.

Разновидности седловых отводов

1. Компрессионные (механические) седловые отводы

   • Особенности: фиксируются с помощью болтового соединения или специального хомута. Монтаж не требует сварки; достаточно ровно очистить поверхность трубы и установить фитинг, затянув крепёж.
   • Преимущества: простота и быстрота установки, возможность монтажа без электросварочного оборудования. Подходят для систем низкого и среднего давления (полив, водопроводы небольшого сечения).

2. Электросварные (электрофузионные) седловые отводы

   • Особенности: имеют встроенную нагревательную спираль. При подаче тока контактная зона расплавляется и образуется монолитное соединение седла с трубой.
   • Преимущества: высокая герметичность, стойкость к давлению и подвижкам грунта, длительный срок службы. Особенно актуально для ответственных магистралей (газопроводы, питьевое водоснабжение).

3. Отводы для сварки встык (реже встречаются в формате седловых)

   • Особенности: более сложная технология, требующая специального сварочного оборудования и разреза участка. Чаще используют прямую врезку с помощью отводного фитинга.
   • Преимущества: надёжность соединения; однако такой способ менее удобен при необходимости быстрого монтажа на существующем трубопроводе.

Преимущества седловых отводов из полиэтилена

1. Экономия времени и ресурсов
   Нет необходимости перекрывать магистраль и вырезать или менять фрагмент трубы; ответвление создаётся локально. Это снижает затраты на земляные работы и сокращает время простоя системы.

2. Высокая коррозионная стойкость
   Полиэтилен не подвержен ржавчине и негативному воздействию агрессивных химических веществ, что обеспечивает фитингу длительный срок службы.

3. Надёжная герметизация
   При правильном монтаже седловой отвод гарантирует плотное прилегание к трубе и исключает протечки на месте ответвления. Особенно это актуально в газовых и питьевых трубопроводах.

4. Универсальность применения
   Седловые отводы подходят для монтажа на полиэтиленовые трубы различного диаметра (обычно от 20 мм до нескольких сотен мм). Широко используются в водопроводных, газовых и дренажных сетях, а также в системах полива и мелиорации.

5. Лёгкий вес и удобство транспортировки
   Полиэтиленовые фитинги меньше весят, чем металлические, что упрощает их доставку к месту монтажа, особенно если объект находится в удалённом или труднодоступном районе.

Монтаж и особенности эксплуатации

1. Подготовка трубы

   • Очистить место установки от грязи, пыли и влаги; при механическом варианте закрепления важно обеспечить ровную прилегающую поверхность.
   • Для электросварного отвода дополнительно зашабрить трубу (удалить оксидный слой) и обезжирить зону сварки.

2. Процесс установки

   • Механический: приложить фитинг к трубе, затянуть болты или хомут; при необходимости прокладка или уплотнительное кольцо обеспечивают герметизацию.
   • Электросварной: установить отвод, подключить сварочный аппарат к встроенной спирали. Ток расплавит полиэтилен в контактной зоне, образуя прочный шов.

3. Проверка герметичности
   Важно провести опрессовку системы повышенным давлением, чтобы убедиться в отсутствии протечек на месте врезки.

4. Эксплуатация

   • Периодические осмотры помогут вовремя выявить механические повреждения или деформацию фитинга.
   • При соблюдении правил монтажа и выбора правильного типа отвода (в зависимости от условий эксплуатации) седловые фитинги из полиэтилена служат десятилетиями.

Сфера применения

1. Водоснабжение

   • Создание новых веток в действующих магистралях, ответвления к домам и коттеджам, а также техническим постройкам (склады, гаражи).
   • Организация поливочной или пожарной линии без замены большого участка трубы.

2. Газоснабжение

   • Врезка в газовую магистраль при необходимости дополнительных подключений.
   • Высокие требования к герметичности и надёжности делают электросварные седловые отводы оптимальным выбором.

3. Сельское хозяйство

   • Системы капельного полива, дождевальных установок, орошения и дренажа. Быстрый и экономичный способ добавить боковую линию к существующей трубе.

4. Промышленность

   • Установка отводов в технологических трубопроводах для подачи и отвода различных жидкостей.
   • Легко модернизировать или расширять уже работающие сети.

Заключение

Седловой отвод полиэтиленовый — это эффективное решение для организации ответвлений на действующих трубопроводах из ПЭ. Благодаря простому монтажу, высокой герметичности и длительному сроку службы такие фитинги стали неотъемлемой частью большинства современных инженерных систем, где важна надёжность соединения при минимальных трудозатратах. Независимо от сферы применения — будь то коммунальное хозяйство, сельское хозяйство или промышленность — седловые отводы из полиэтилена помогают быстро и экономично выполнить врезку без нарушения целостности магистральной трубы.
