Что такое фитинги? Виды фитингов

Фитинги – это монтажные элементы трубопровода, которые соединяют трубы между собой или служат специальным элементом разветвления труб. Используются как для трубопроводов с высоким давлением, так и для газопроводов или канализационных сетей. Изготавливаются из прочных сплавов металла или пластика.

Использование фитингов значительно ускоряет монтаж, поскольку не требует предварительной подготовки, в отличие от той же сварки или склеивания.

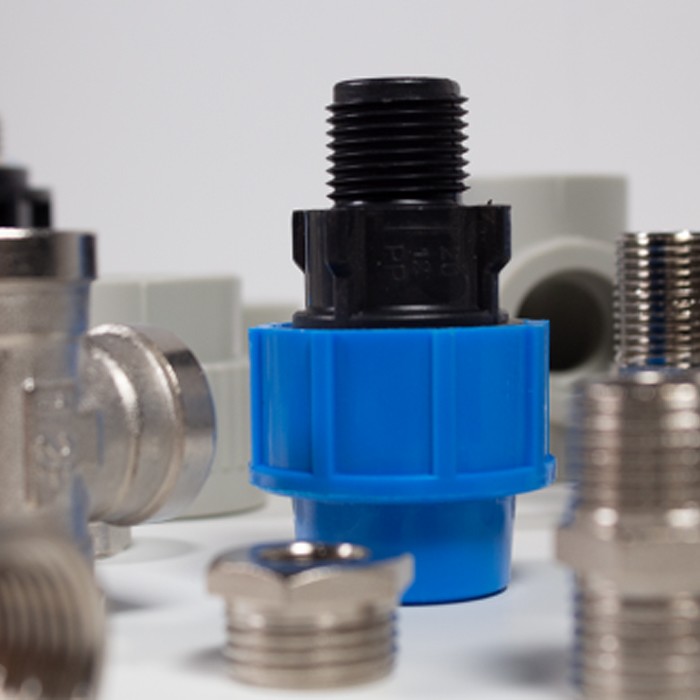

Как выглядят фитинги

Чаще всего используются металлические фитинги, которые представляют собой двустороннюю резьбу для соединения на стыках труб. Бывают фитинги и с односторонней резьбой, но они значительно дороже и сложнее в использовании.

Для монтажа используют фитинги преимущественно из тех же материалов, что и сами трубы, ведь это помогает избежать возможного разрушения сети из-за возможных перепадов температур.

Из чего изготавливают фитинги

Фитинги изготавливают из прочных металлических сплавов, полимерных соединений согласно стандартам качества. Основными являются сплавы:

• сталь;
• чугун;
• медь;
• бронза;
• поливинилхлорид (ПВХ);
• полипропилен;
• полибутилен.

Существуют и фитинги из других металлических сплавов или полимеров, но они распространены на рынке в значительно меньшем количестве. Изготавливаются как путем сварки, так и литья, являются прочными и устойчивыми к коррозии, перепадам температур или давления.

Виды фитингов по назначению

По типу применения фитинги делятся на две группы: прямые – ими соединяют преимущественно трубы одного диаметра и используют для водопроводов или реже – канализаций и переходные, с помощью которых соединяют трубы разного диаметра. Последние, в свою очередь, можно разделить на следующие виды:

• муфта – может соединять элементы трубопровода, изготовленные из различных материалов;
• угол – с помощью них соединяют две части трубы, иногда под углом;
• угловая американка – фитинги с конусным соединением;
• штуцер – резьба, преимущественно соединяет трубы с различными резервуарами;
• тройник – соединяет несколько труб одного трубопровода. Монтаж осуществляется либо непосредственно к трубе, либо на угол;
• крестовина – соединяет перекрестные трубы одной системы. Благодаря резьбе позволяет не использовать сварку во время монтажа;
• удлинитель – соединительная труба, имеющая по резьбе на каждом своем конце;
• заглушка – фитинг, который закрывает конец трубопровода;
• врезка – позволяет ремонтировать трубопровод без монтажа;
• гильза натяжная – используется в полиэтиленовых трубопроводах для соединения его частей;
• контргайка – металлическая шестигранная фитинговая деталь с резьбой внутри;
• футорка – вид фитинговой гайки, которая имеет внутреннюю или наружную резьбу;
• плоский фланец - плоский фитинг с отверстиями для болтов или шпилек.

Есть и другие виды фитингов, но самые распространенные именно эти.

Виды фитингов по способу соединения

По способу соединения фитинги тоже делятся на отдельные виды. Самые распространенные следующие:

• резьбовые – используются как переходники между трубами разного диаметра;
• компрессионные – предназначены для соединения труб из металла или полиэтилена;
• фланцевые – соединяют или разветвляют трубы разного диаметра;

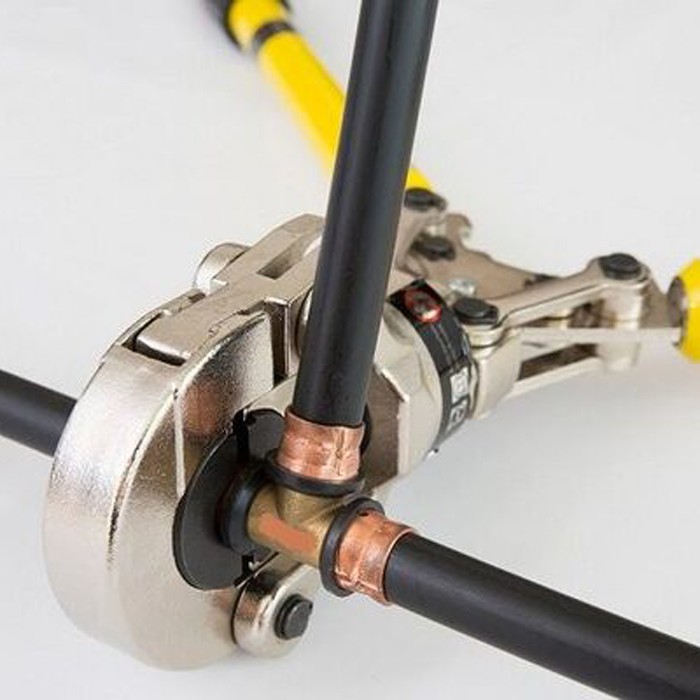

• пресс-фитинги – используют для соединения металлопластиковых труб;
• сварка/пайка – для полипропиленовых труб;
• натяжные – неразъемное соединение полиэтиленовых труб;
• клеевые – используют и как разветвление, и как соединение труб разного диаметра;
• пуш-фитинги – для полиэтиленовых труб, преимущественно в водопроводах.

Материал фитингов

Как и для самих труб, для изготовления фитингов используют различные сплавы пластика, металлопластика или металла. Среди самых распространенных выделяют следующие:

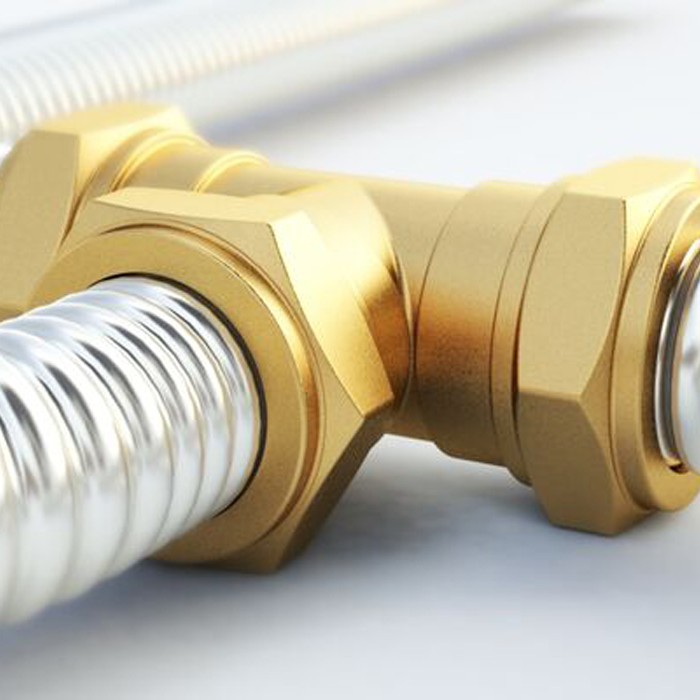

Латунь

Латунь - один из самых практичных материалов для использования в сантехнических и трубопроводных системах. Фитинги из латуни используют чаще всего как резьбовое соединение труб водопровода для подачи как горячей, так и холодной воды, а также как способ разветвления труб. Также могут быть применены в канализационных или тепловых системах.

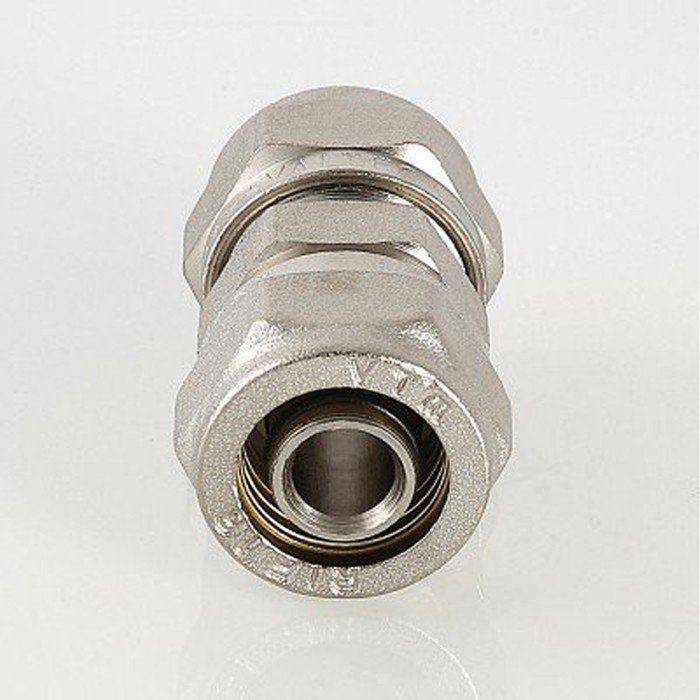

Никелированная (хромированная) латунь

Никелированные или хромированные фитинги – это те же латунные фитинги, которые имеют покрытие из никеля. Исключительно резьбовые фитинги, которые могут применяться не только в водопроводах, тепловых системах или канализациях, но и в газопроводных трубах, ведь способны выдерживать большое давление благодаря способу изготовления - литье под давлением.

Бронза

Бронза – материал, известный своей устойчивостью к механическим повреждениям и коррозии, поэтому резьбовые фитинги, изготовленные из нее, имеют особые параметры износостойкости и широко используются в трубопроводах различного назначения.

Нержавеющая сталь

Нержавеющая сталь – это сплав хрома и других металлов, который в конечном итоге имеет превосходную устойчивость к коррозии и устойчив к внешним и внутренним механическим поражениям. Широко используется для изготовления резьбовых фитингов, которые применяют в водопроводах, канализационных системах и т.д., как соединительные, поворотные или разветвительные элементы.

Медь

Фитинги из меди используют преимущественно для соединения медных труб газо- или водопроводов, систем кондиционирования, а также холодильных установок.

Полипропилен

Полипропиленовые фитинги используются для монтажа трубопроводов из такого же материала. Это материал выносливый к значительным перепад температур (от 0º до +120ºС).

ПВХ

Фитинги из ПВХ (поливинилхлорида) – не только изделия, изготовленные из прочного и выносливого полимера, но и бюджетный вариант монтажных соединений. Используется преимущественно для соединения элементов трубопровода из ПВХ.

Полифенилсульфон

Полифенилсульфон – это вид пластика, который имеет превосходную устойчивость к высоким температурам и значительным нагрузкам. Фитинги, изготовленные из него, имеют неплохие тепловые и электрические характеристики. Такие фитинги часто используют в лабораторных исследованиях, а также в процессе стерилизации.
