Главная ценность автополива дачного участка, грядки, клумбы, сада и т.д., в том, что он выполняется без вашего непосредственного участия, что экономит время и усилия. Нужно только правильно выбрать его, приобрести и установить. Однако такая система автоматического полива стоит недешево, что же делать, если средств не хватает, а ухаживать за участком необходимо? Можно спроектировать автополив и установить самостоятельно. Обо всех тонкостях и хитростях такого процесса расскажем далее.
Комплектующие системы автополива
Насосная станция
Насосная станция для системы автополива необходима, если вы планируете подключить ее не к централизованной сети водоснабжения, а к скважине, колодцу или иному резервуару с водой. Чаще всего это просто необходимо, потому что давление воды в трубопроводе для дачных кооперативов редко превышает 1 атмосферу, а этого недостаточно для автополива. Выбирая насосную станцию, прежде всего обращайте внимание на то, какая у нее пропускная способность, то есть какой объем воды она способна прокачать и под каким давлением. Понять, что именно нужно вам, можно заранее проведя несложные расчеты, учитывая площадь участка, который нужно поливать и потенциальную интенсивность водозатрат, исходя из собственных потребностей.
Фильтр
Без фильтра при проектировании и установке автоматической системы полива не обойтись, как бы вы этого не хотели, тем более, если вода будет подаваться из скважины или колодца. Такие «водоемы» преимущественно при работе насоса будут нести с водопотоком остатки ила, песка или глины. Система долго так не протянет. Нужен фильтр. Специалисты советуют использовать для очистки воды фильтры с тонкостью очистки не менее 125 мкм.
Трубопровод
Для систем автоматического полива используют преимущественно полиэтиленовые трубы - ПЭ-100 и других диаметров. На выбор влияет как площадь полива, так и проектирование самой системы, где может быть несколько разветвлений, несколько клапанных колодцев, что обусловливает использование магнитных клапанов на каждом отрезке трубы и места интенсивной подачи воды.
Во время проектирования достаточно непросто определить сечение трубы. Для этого используют специальную таблицу и учитывают максимальную нагрузку при потенциальном использовании всей системы одновременно.
Еще одна непростая задача, которая касается непосредственно трубопровода для автополива - его зимняя консервация. Этой головоломки можно избежать, если на этапе монтажа разместить трубопровод ниже уровня промерзания почвы. Однако это потребует дополнительных усилий, но, если трубопровод размещен на стандартной глубине до 30 см, то тут уже придется заморочиться. Как минимум, такой трубопровод нужно будет продувать с помощью компрессора перед стартом зимнего сезона. Еще один совет: устанавливайте трубопровод под наклоном, это поможет избежать накопления влаги в трубах. В местах наибольшего угла наклона установите дренажные клапаны, открыв которые, вы с легкостью спустите из системы лишнюю воду.
Электромагнитные клапаны
Электромагнитные клапаны в системе автополива нужны для того, чтобы части системы можно было использовать автономно друг от друга в случае необходимости. Все просто. Если у вас, к примеру, 12 разбрызгивателей, которые используют 10 л воды в минуту, что за час даст 7,2 м³, то производительность станции будет 3 м³ в час. При расчете обязательно учитывайте сложность проекта системы полива: сколько есть разветвлений или поворотов трубопровода, ведь это влияет на давление в системе. Если условно разделить такую систему полива на три зоны для поочередного полива, то мы получим по 4 опрыскивателя на зону с производительностью 2,4 м³. Подобные расчеты можно сделать для любой системы автополива.
Контроллеры
Контроллеры нужны для программирования системы на полив и отдых. Другое название такого девайса - программаторы. Вид контроллеров зависит непосредственно от вашей системы автополива, а именно от того, сколько она имеет электромагнитных клапанов. Некоторые их виды могут иметь разное количество программ, которые могут работать одновременно. При выборе такого прибора на это нужно учитывать.

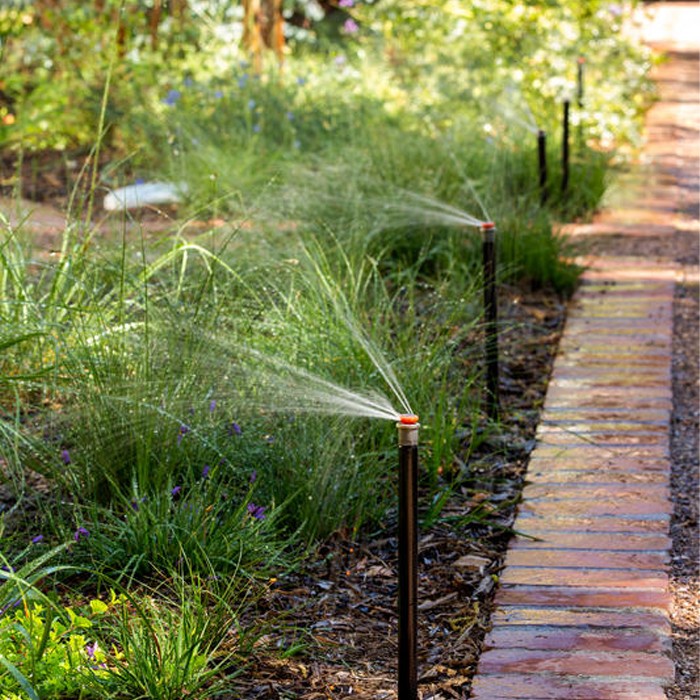

Оросители

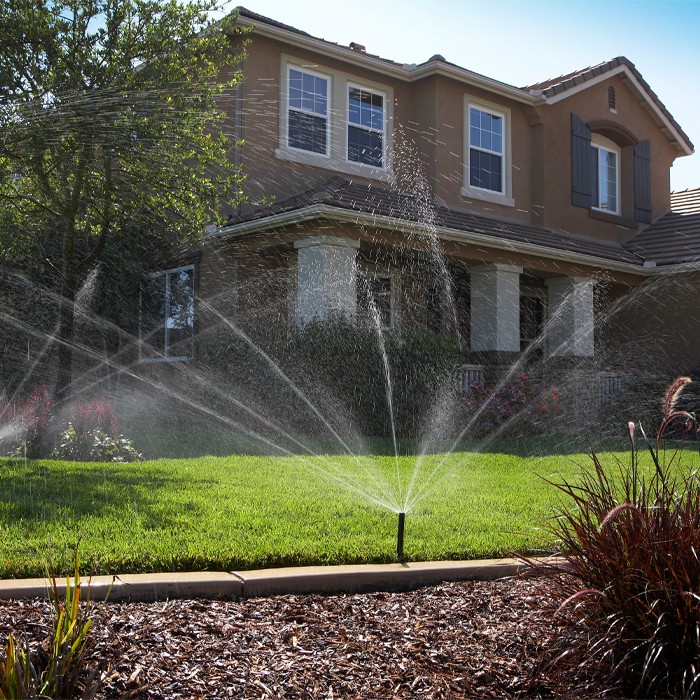

Для обычного бытового полива, на приусадебном участке или даче, чаще всего используют оросители статические и роторные. Статические подходят там, где нужен одновременный полив всей площади. Применяют на площади до 8 м², а динамические или роторные крутятся и способны орошать гораздо большие площади и выдерживают давление до 4 атмосфер.
С помощью установки форсунок можно контролировать водозатрату любого оросителя, а просчитать расход воды можно с помощью специальных таблиц, где сопоставлен радиус полива и давление.
Проектирование системы автополива
Проектирование системы водополива - едва ли не самый сложный и не самый важный этап работы, ведь от него будет зависеть качество и реализация проекта. Он имеет несколько важных этапов.
Составление плана
Составление плана автополива начинается с обычного рисунка. Набросайте на бумаге или в компьютере схему вашего приусадебного участка, детализируйте ее максимально, обозначив деревья, кусты, газоны и зоны, которые поливать не стоит - заборы, здания, тротуары, тропинки и тому подобное. Разделите всю площадь на квадратные зоны, так легче будет считать в будущем материало- и водозатраты. Если вы составляете план не на самом участке, а, например, в квартире или офисе, советуем заранее сфотографировать все его части, чтобы на плане не упустить ни малейшей мелочи.
Расчет пропускной способности трубопровода
Начиная расчет пропускной способности трубопровода будущей системы автополива, сперва определяемся с диаметром трубы подсоединения и с давлением в ней. В Интернете находим специальные таблицы расчета пропускной способности трубопровода, учитывая диаметр трубы и давление.
Самостоятельно выясните, какой водозатрат в минуту продуцируется вашим насосом, учитывая разнообразное сечение труб. Это позволит не просто разумно спроектировать систему автополива, но еще и иногда сэкономить, ведь, если, к примеру, водозатраты вашего насоса - 1,5 м³/ч при давлении 2 атмосферы, то нет никакого смысла монтировать трубы диаметром 32 мм. Для этого подойдут и тубы 25 мм, что значительно дешевле. Далее вы сможете просчитать пропускную способность каждого отдельного участка трубопровода в зависимости от количества оросителей.
Планирование расположения оросителей
Чтобы запланировать расположение оросителей, нужно вернуться к плану, который мы очертили ранее, а именно к разбивке участка на квадратные сектора. Именно эта сетка поможет определиться с количеством и видом оросителей. Нужно также учитывать перепады давления, ведь известно, что давление в начале системы и при самом оросителе разное - оно уменьшается. Просчитать этот показатель сегодня очень удобно с помощью специальных приложений. Форсунки не способны контролировать радиус полива на 100% точно. Это тоже учитывайте при подсчете.
Распределение поливаемого участка на зоны
Разделение поливаемого участка на зоны необходимо для детального подсчета водозатрат. Пропускная способность трубопровода, к которому подсоединяется система автополива, учитывая мощность источника водоснабжения плюс расход воды каждым оросителем - так высчитываем и делим зону полива на сектора, чтобы общий водозатрат равнялся объему, подаваемому магистральным водопроводом, минус 10-20%.

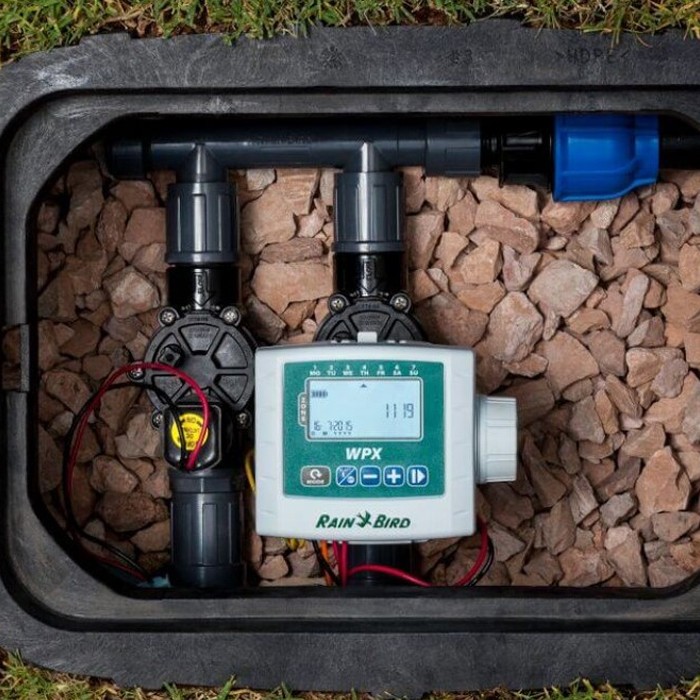

Планирование размещения клапанов и контроллеров
Есть несколько основных принципов размещения клапанов и контроллеров системы автополива:
- для каждого сектора полива - свой электромагнитный клапан;
- клапаны-боксы и контроллеры размещают в легко доступных местах, чтобы при необходимости ручного управления не бегать по участку с зонтиком.
Позаботьтесь о том, чтобы программатору или контроллеру не мешали внешние преграды, такие как здания или заборы, если вы будете управлять системой дистанционно
Планирование магистрального и разводящего трубопроводов также удобно делать с помощью схемы, где линиями обозначить все возможные повороты и разводы труб от основной магистрали к оросителям. Начало магистрали - обязательно рядом с источником подачи воды.
На финальном этапе проводим несколько проверок нашего проекта, обратив особое внимание на перепады давления.
